ปรากฏการณ์ที่ไม่พึงประสงค์และวิธีการจัดการของ Antminer S19 Pro ในระหว่างการดำเนินการ

ปรากฏการณ์ที่ไม่พึงประสงค์และวิธีการจัดการของ Antminer S19 Pro ในระหว่างการดำเนินการ

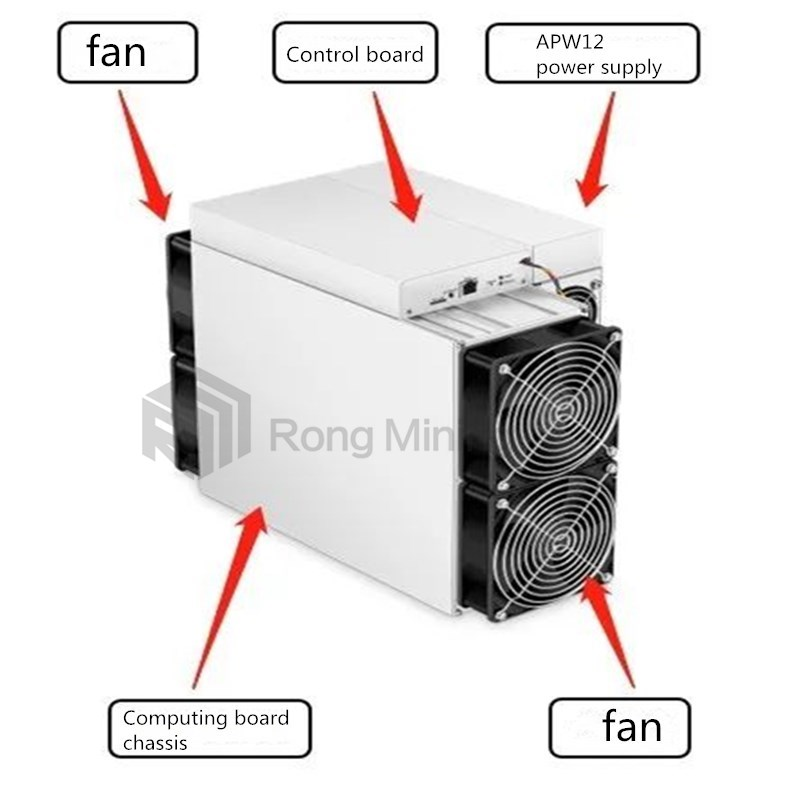

สวัสดีทุกคน!  ฉันเป็นวิศวกรวังจาก Rongminer  ก่อนอื่นให้ฉันแนะนำสถาปัตยกรรมโดยรวมของ Antminer S19 Pro  S19 Pro ส่วนใหญ่ประกอบด้วย 3 บอร์ดคอมพิวเตอร์, 1 บอร์ดควบคุม, APW12 แหล่งจ่ายไฟและพัดลมระบายความร้อน 4 ตัวดังที่แสดงในรูปต่อไปนี้:

ถัดไปเรามาดูโครงสร้างการทำงานของคณะกรรมการคอมพิวเตอร์ภายในของ S19 Pro

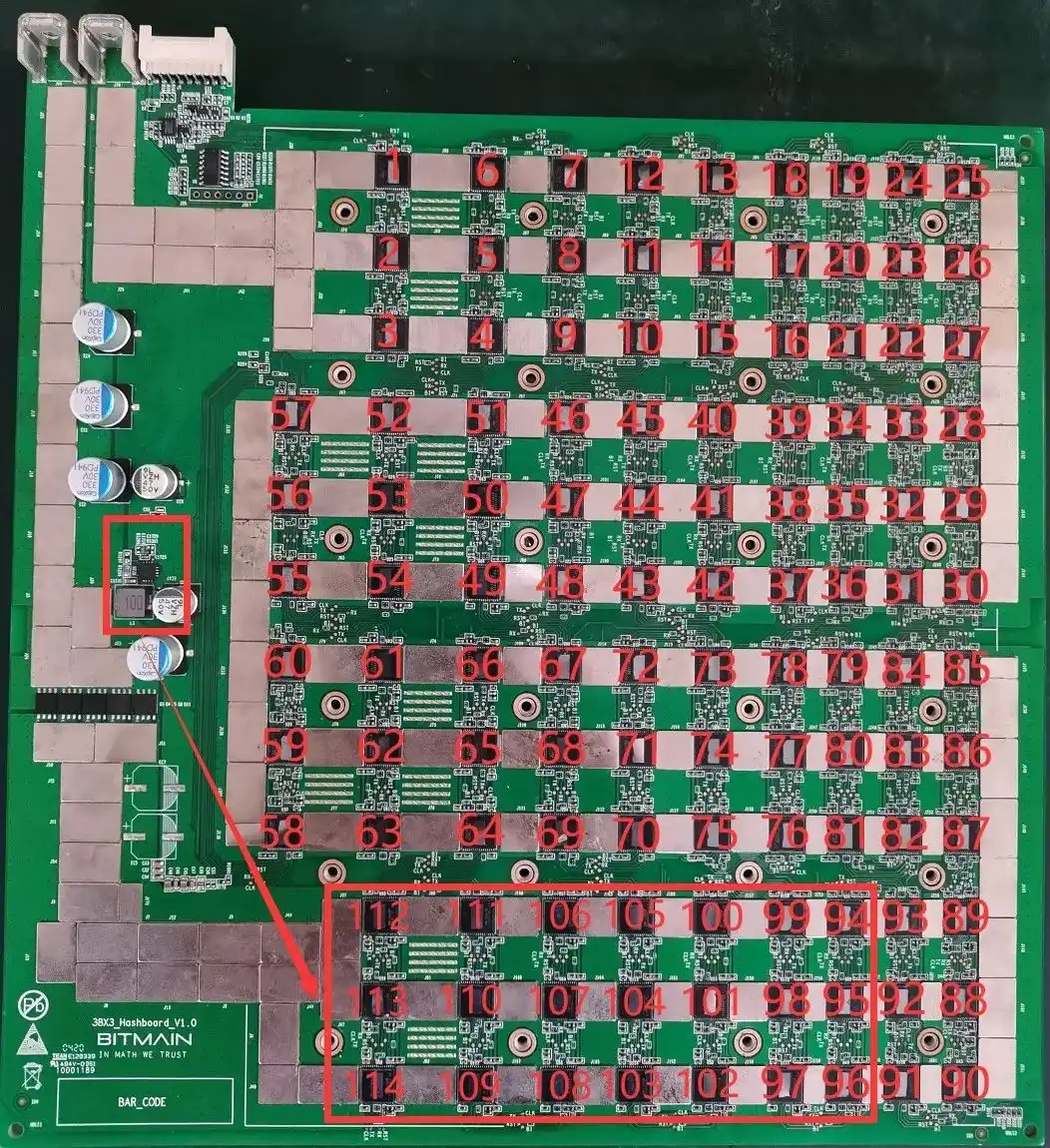

1. คณะกรรมการคอมพิวเตอร์ ANTMINER S19 PRO ประกอบด้วยชิป 114 ชิปแบ่งออกเป็น 38 กลุ่ม (โดเมน) แต่ละตัวประกอบด้วย 3 ICS;  แรงดันไฟฟ้าของชิป S19 Pro คือ 0.32V;  38, 37, 36, 35, 34, 33, และ 32 กลุ่ม (รวม 7 กลุ่ม) ขับเคลื่อนโดยเอาต์พุต 20V จากวงจรเพิ่ม Q9 เพื่อส่งออก 1.8V ไปยัง LDO และกลุ่ม 31 ถึง 1 ขับเคลื่อนโดย VDD 12.6V ผ่าน LDO  แรงดันไฟฟ้าลดลง 0.32V สำหรับแต่ละโดเมนย้อนหลัง

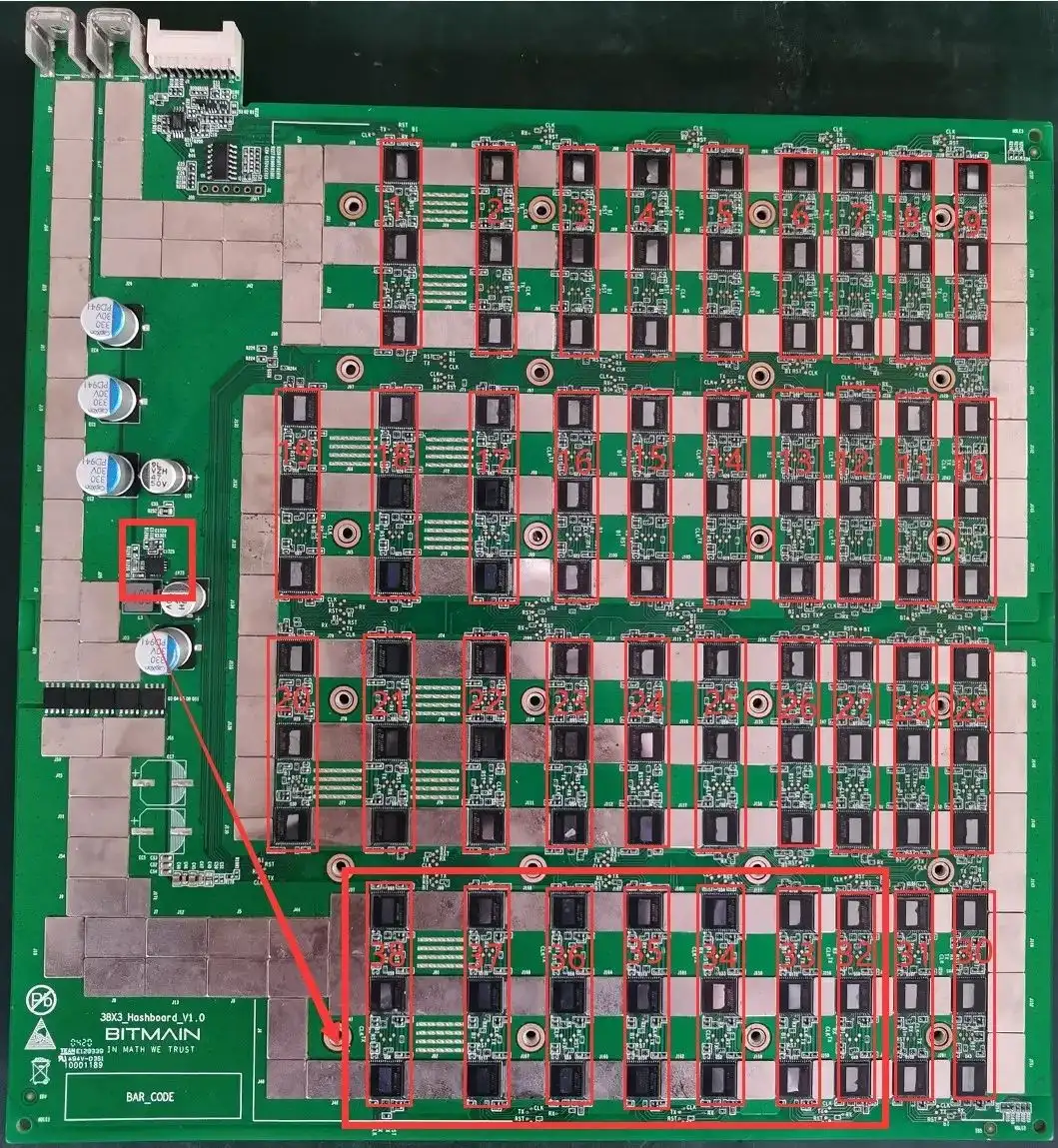

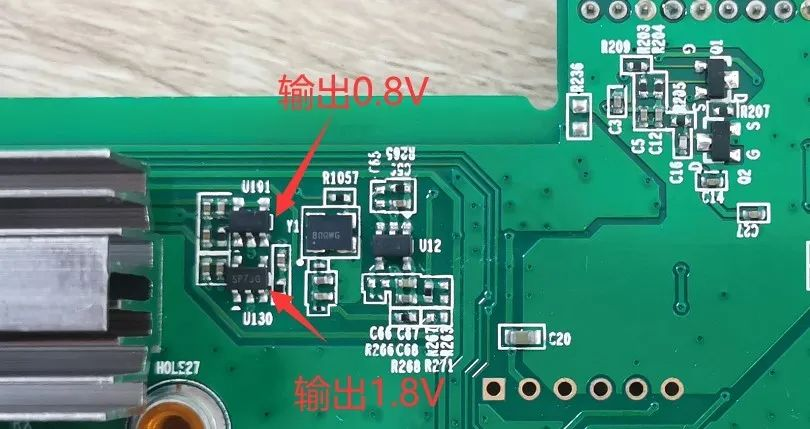

2. 0.8V ทั้งหมดจัดทำโดยเอาต์พุต 1.8V ในท้องถิ่นผ่าน LDO ดังที่แสดงในรูปต่อไปนี้:

ในความเป็นจริงหลังจากการทดสอบ ANTMINER S19 PRO ทำงานได้ดีมากในแง่ของอัตราส่วนการใช้พลังงานความเสถียรและเงื่อนไขการดำเนินงานอื่น ๆ ภายใต้สภาพแวดล้อมที่แนะนำอย่างเป็นทางการ  หากคณะกรรมการคอมพิวเตอร์ทำงานผิดปกติปรากฏการณ์ที่พบบ่อยที่สุดรวมถึงการรายงาน 0, หมายเลขการรายงานและกำลังการคำนวณต่ำ  ในสถานการณ์เหล่านี้เราสามารถจัดการกับพวกเขาด้วยวิธีนี้ - -

(1). เมื่อการแสดง LCD ของการทดสอบการทดสอบแสดง "ASIC NG: (0)" ก่อนอื่นวัดแรงดันไฟฟ้าทั้งหมดของโดเมนและวงจรเพิ่ม 20V จากนั้นใช้โพรบลัดวงจรเพื่อลัดวงจรจุดทดสอบ RO และจุดทดสอบ 1V8 ระหว่างชิปแรกและที่สองแล้วเรียกใช้โปรแกรมค้นหาชิป  ดูที่บันทึกพอร์ตอนุกรมหากยังพบชิป 0 ในเวลานี้มันจะเป็นหนึ่งในสถานการณ์ต่อไปนี้:

. ใช้มัลติมิเตอร์เพื่อวัดว่าแรงดันไฟฟ้าที่จุดทดสอบ 1V8 และ 0V8 คือ 1.8V และ 0.8V  หากไม่เป็นเช่นนั้นอาจเป็นความผิดปกติในวงจร LDO 1.8V และ 0.8V ของโดเมนนี้หรือชิป ASIC ทั้งสองในโดเมนนี้ไม่ได้บัดกรีอย่างเหมาะสม  ส่วนใหญ่เกิดจากการลัดวงจรในตัวเก็บประจุตัวกรองตัวกรอง 0.8V และ 1.8V (วัดค่าความต้านทานของตัวเก็บประจุตัวกรองแพทช์ที่ด้านหน้าและด้านหลังของ PCBA);

ข. ตรวจสอบว่าวงจรของ U2 & U3 & U4 นั้นผิดปกติหรือไม่เช่นการต่อสู้เสมือนความต้านทาน ฯลฯ ;

ค. วัดความต้านทานของ R232 หรือ R233 ด้วยมัลติมิเตอร์เพื่อดูว่าอยู่ภายใน 1 โอห์มและการอ่านไม่กระโดด  ถ้าไม่โปรดแทนที่ตัวต้านทานสองตัวนี้

D.Check หากมีพินใด ๆ ในชิปแรกที่ไม่ได้บัดกรีอย่างถูกต้อง (มันถูกค้นพบในระหว่างการบำรุงรักษาว่ามีกระป๋องอยู่บนพินเมื่อมองจากด้านข้าง แต่เมื่อชิปถูกลบออกก็พบว่าหมุดไม่ได้บัดกรีเลย

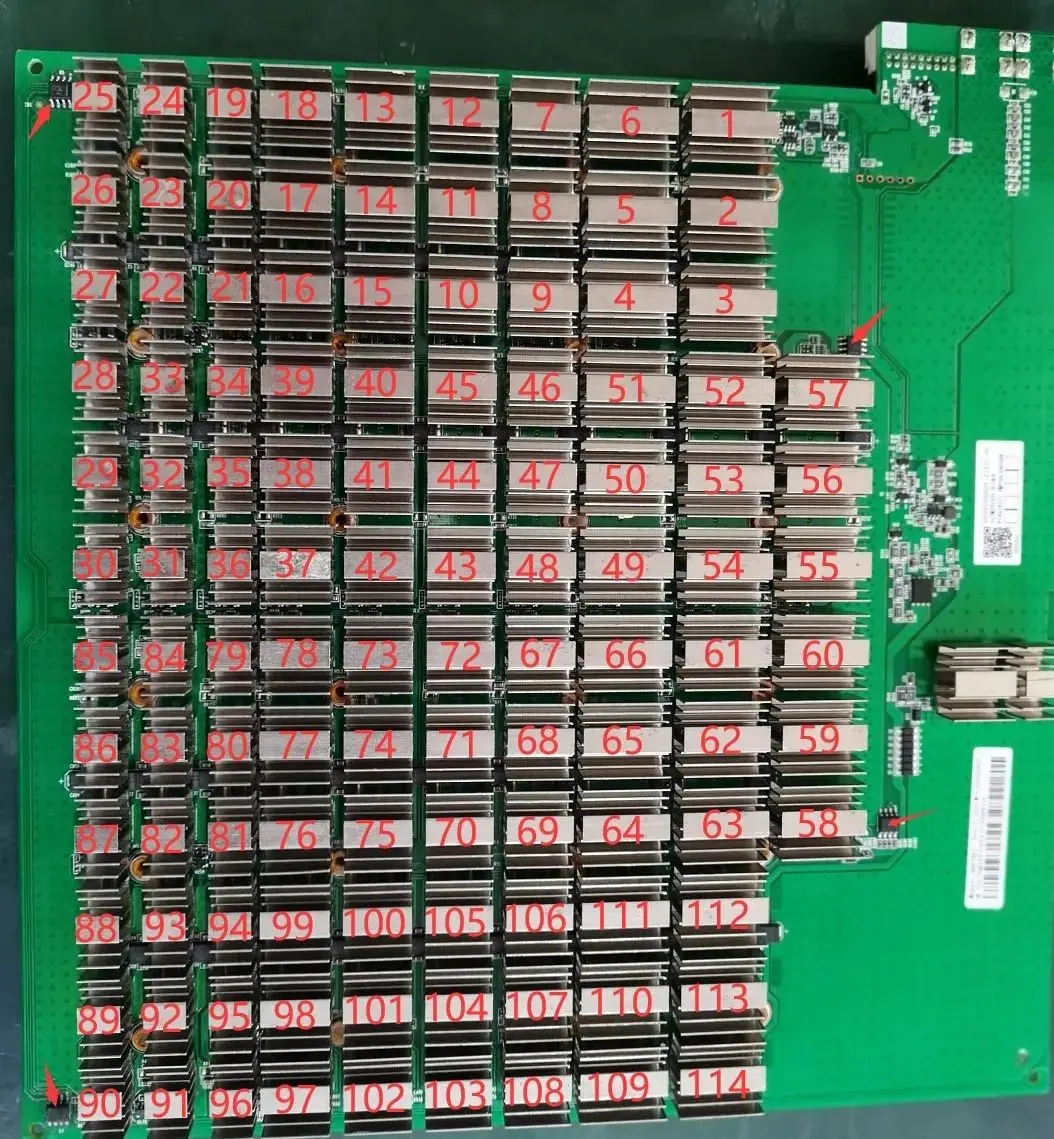

(2). หากพบชิปหนึ่งในขั้นตอนที่ 1 หมายความว่าชิปแรกและวงจรก่อนหน้านั้นทั้งคู่ดี  ใช้วิธีการที่คล้ายกันเพื่อแก้ไขปัญหาชิปที่ตามมา  ตัวอย่างเช่นการลัดวงจรจุดทดสอบ 1V8 และจุดทดสอบ RO ระหว่างชิป 38 และ 39  หากบันทึกสามารถค้นหา 38 ชิปได้ก็ไม่มีปัญหากับชิป 38 ตัวแรก  หากยังพบชิป 0 ตัวก่อนอื่นให้ตรวจสอบว่า 1v8 เป็นปกติหรือไม่  ถ้าเป็นเรื่องปกติชิปหลังจาก 38 มีปัญหา  ใช้การค้นหาแบบไบนารีต่อไปจนกว่าจะพบชิปที่มีปัญหา  สมมติว่ามีปัญหากับชิป nth เมื่อ 1V8 และ RO ระหว่างชิป N-1 และ NTH นั้นลัดวงจรชิป N-1 สามารถพบได้  อย่างไรก็ตามเมื่อ 1V8 และ RO ระหว่างชิป NTH และ N+1 นั้นลัดวงจรจะไม่พบชิปทั้งหมด

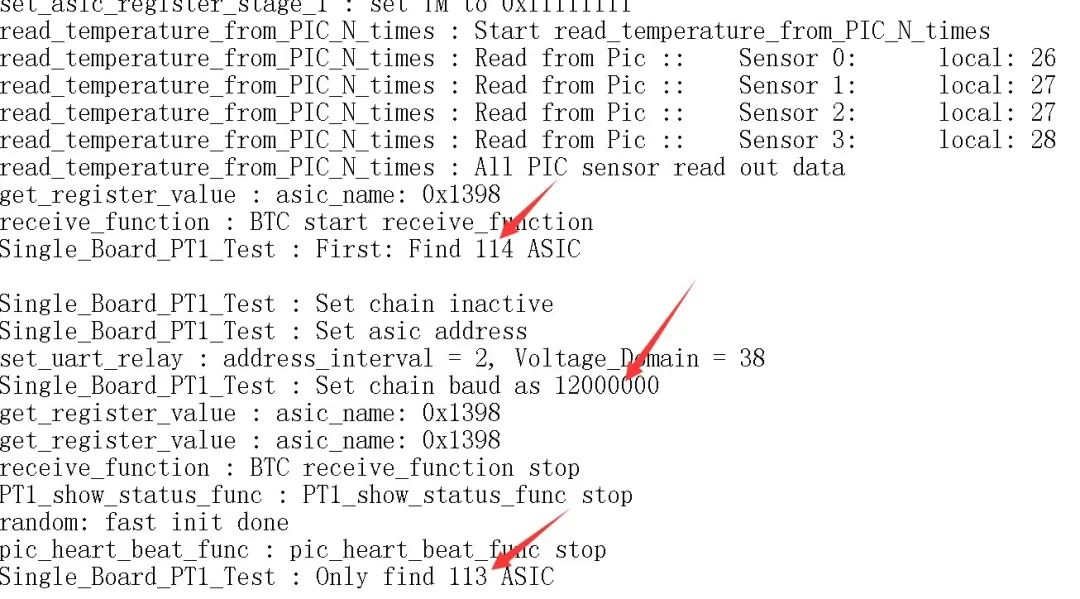

(3). เมื่อ LCD ทดสอบติดตั้ง "ASIC 113: (รายงาน 113)" มันบ่งชี้ว่าบอร์ดปฏิบัติการสามารถตรวจจับชิป 114 ชิปที่ 115200 อัตราการรับส่งข้อมูล แต่พบว่ามีเพียง 113 ชิปที่อัตรา 12M  วิธีการซ่อมแซม: การใช้วิธีไบนารีการลัดวงจรจุดทดสอบ 1V8 และจุดทดสอบ RO ระหว่างชิป 38 และ 39 ผ่านโพรบลัดวงจร  หากบันทึกสามารถค้นหาชิป 38 ชิปได้ชิป 38 ตัวแรกนั้นใช้ได้ดี  หากมี 47 วงจรลัดและรายงานบันทึก 46 หมายความว่าชิปที่ 47 ไม่สามารถตรวจพบได้และไม่มีปัญหากับการตรวจสอบลักษณะที่ปรากฏ  โดยทั่วไปการแทนที่ชิปที่ 47 นั้นเพียงพอแล้ว

(4). เมื่อทดสอบการแสดงแอลซีดีติดตั้ง "ASIC NG: (X, แก้ไขการรายงานของชิปบางตัว)" มีสองสถานการณ์:

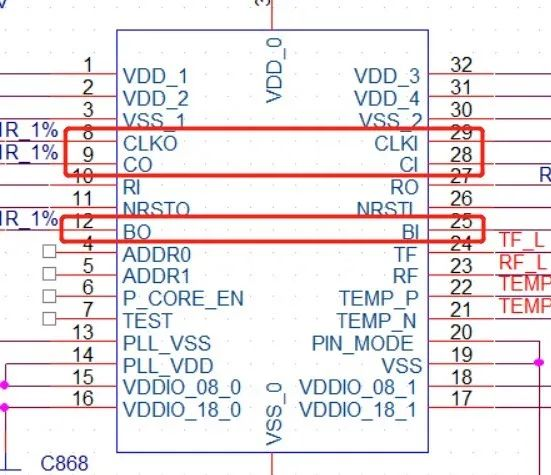

. สถานการณ์แรก;  เวลาทดสอบนั้นเหมือนกับบอร์ด OK (โดยปกติค่าของ X จะไม่เปลี่ยนแปลงทุกครั้งที่มีการทดสอบ) (เวลาทดสอบหมายถึงเวลาจากการกดปุ่มทดสอบเริ่มต้นไปยัง LCD ที่แสดงผลลัพธ์ "ASIC NG: (X)")  สถานการณ์นี้น่าจะเกิดจากการบัดกรีที่ผิดปกติของตัวต้านทาน CLK ด้านหน้าและด้านหลัง CI และ BO ของชิป XTH ดังนั้นจึงเป็นสิ่งสำคัญที่จะต้องมุ่งเน้นไปที่ตัวต้านทาน 6 ตัวเหล่านี้  ความน่าจะเป็นต่ำเกิดจากการบัดกรีผิดปกติของหมุดต่อไปนี้ในชิป X-1, X และ X+1:

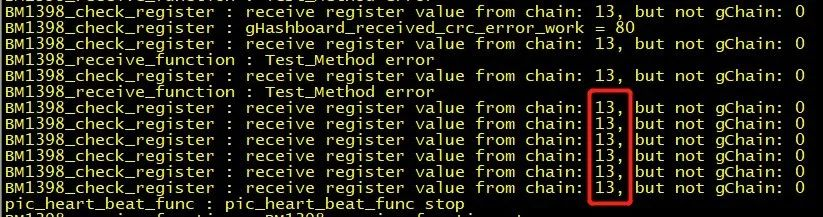

(b). สถานการณ์ที่สอง;  เวลาทดสอบเกือบสองเท่าของบอร์ด OK (บางครั้งค่า x อาจเปลี่ยนแปลงในระหว่างการทดสอบแต่ละครั้งและบางครั้ง x = 0);  ในเวลานี้บันทึกมักจะมีข้อมูลต่อไปนี้ (หมายเลขสีแดงอาจไม่จำเป็นต้องเป็น 13 ขึ้นอยู่กับซ็อกเก็ตสายไฟสายไฟเชื่อมต่อกับ);  ในระหว่างการทดสอบสันนิษฐานว่าแรงดันโดเมนของโดเมนเกือบทั้งหมดที่อยู่ด้านหน้าของตำแหน่งที่ผิดปกติน้อยกว่า 0.3V และแรงดันโดเมนของโดเมนด้านหลังเกือบทั้งหมดสูงกว่า 0.34V  สถานการณ์นี้เกิดจากชิปที่ไม่ได้บัดกรีอย่างเหมาะสมโดยปกติ 1.8V, 0.8V, RXT, CLK ไม่ได้บัดกรีอย่างเหมาะสม  แนะนำการวัดแรงดันโดเมนโดยตรงเพื่อค้นหาตำแหน่งที่เกิดปัญหา  วิธีการลัดวงจร 1V8 และ RO ที่ใช้ในขั้นตอนที่ 1 ยังสามารถหาตำแหน่งของความผิดปกติได้

(c) ในปัจจุบันประสบการณ์การบำรุงรักษาส่วนใหญ่ได้พบวงจรลัดวงจรขนาดเล็ก (0 ร้อยโอห์ม) ระหว่างสัญญาณซึ่งเกิดจากความต้านทานต่ำของหมุดชิป  ก่อนอื่นคุณสามารถใช้ปืนอากาศร้อนเพื่อบัดกรีและดูว่ามันโอเคหรือไม่

(5). หากพลังการคำนวณของบอร์ดเดียวอยู่ในระดับต่ำนี่เป็นวิธีที่สะดวกและรวดเร็วในการค้นหาและซ่อมแซมนั่นคือการเข้าสู่ IP ผ่านซอฟต์แวร์ Putty เพื่อสังเกตว่าแรงดันไฟฟ้าทำงานของโดเมนและการกลับมาของบอร์ดนี้เป็นเรื่องปกติและซ่อมแซมตามข้อมูลบันทึกของ Putty หรือไม่

การดำเนินการเฉพาะมีดังนี้:

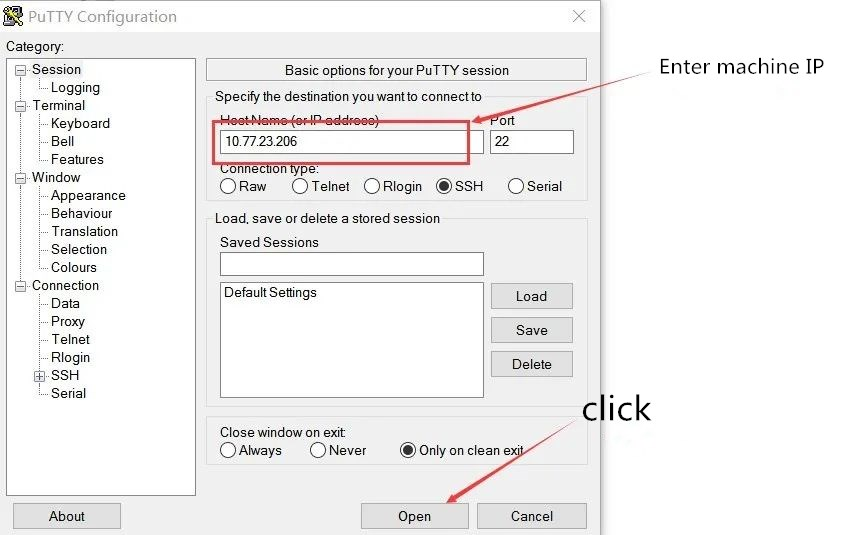

(1). เปิดที่อยู่ IP ของเครื่องด้วยปัญหาอินพุตแล้วคลิกเปิด

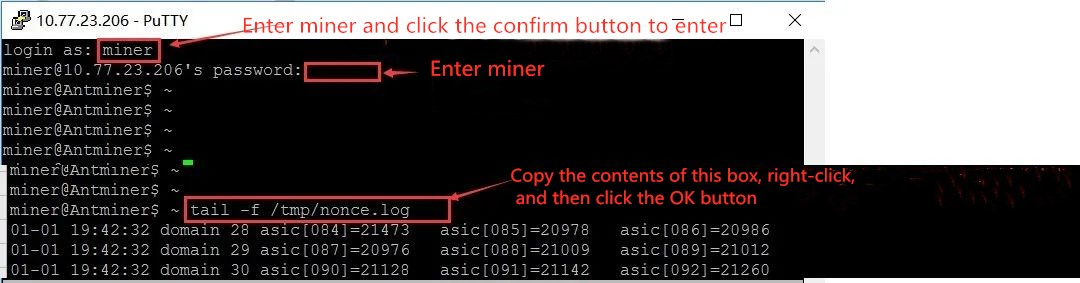

(2). โดยการป้อนชื่อผู้ใช้รหัสผ่านและคำสั่งทดสอบคุณสามารถเห็นสถานะของการส่งคืนและโดเมนแรงดันไฟฟ้าที่ไม่ได้รับ  หากมีสภาวะที่ผิดปกติในแรงดันไฟฟ้าที่ไม่ได้รับและโดเมนคุณสามารถวัดและซ่อมแซมได้ตามชิปผิดปกติที่พิมพ์ออกมา

ในที่สุดฉันต้องการแบ่งปันกระบวนการซ่อมกับคุณโดยหวังว่าจะให้ความช่วยเหลือสำหรับการคิดของทุกคนเมื่อซ่อมเครื่องขุด:

ข้างต้นคือการวิเคราะห์คุณภาพและวิธีการประมวลผลของวิศวกรของฉันสำหรับเครื่อง S19  หากคุณมีคำถามใด ๆ คุณสามารถปรึกษาเราได้
